雙銷軸鉸鏈通常用兩個帶有凸面的銷軸。當與鏈輪嚙合時鉸鏈齒形鏈條兩凸面相對滾動。典型雙銷軸鉸鏈條齒形鏈條。雙銷軸鉸鏈齒形鏈條通過消除滑動極大地減少了摩擦和磨損。雙銷軸鉸鏈條齒形鏈條實際上也消除了多邊形效應影響。銷軸的彎曲表面起一種凸輪作用，節距在每個鏈節嚙合輪齒時會稍微增大后再減小，這種節距變化設計平衡了多邊效應產生的速度變化

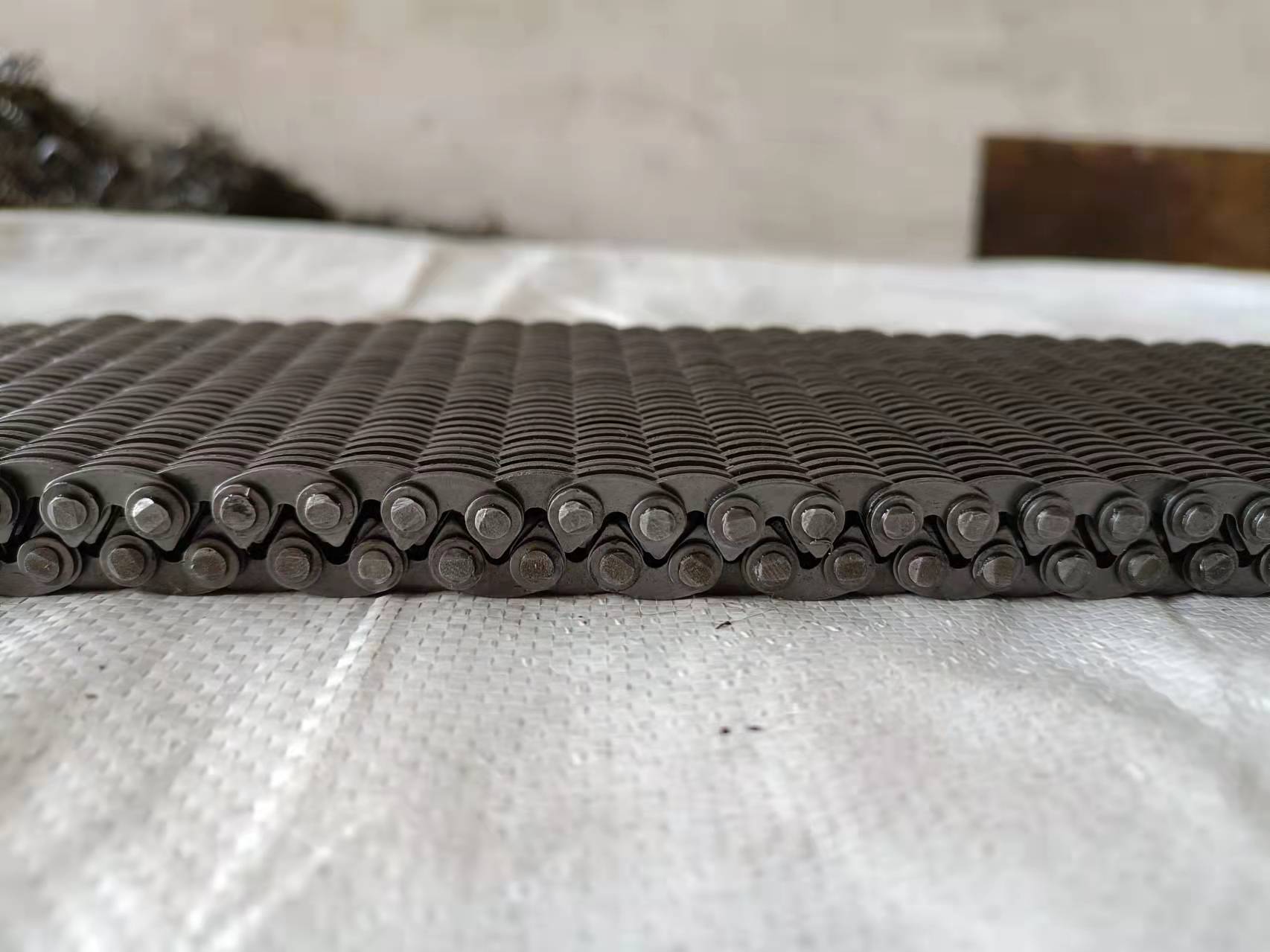

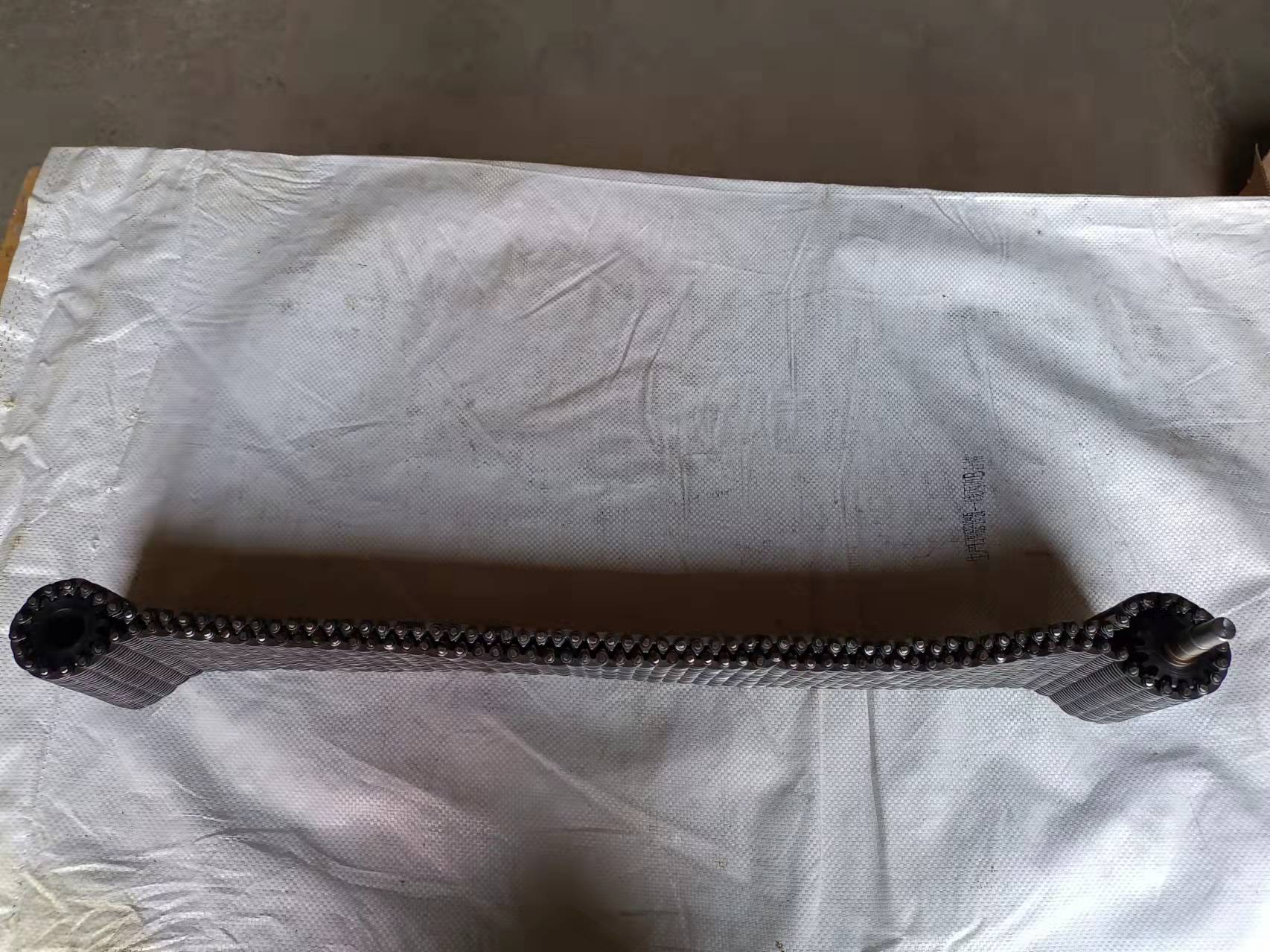

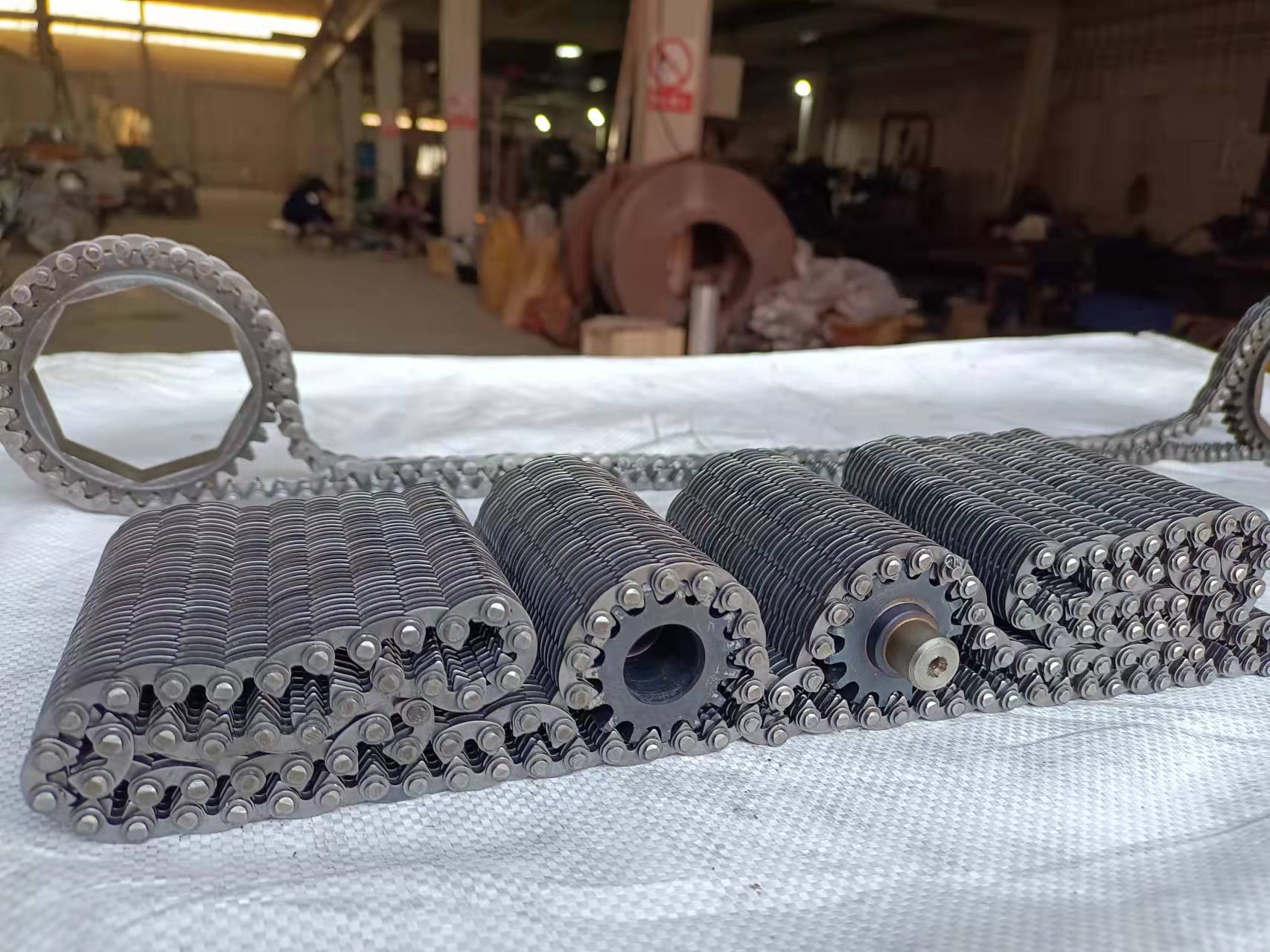

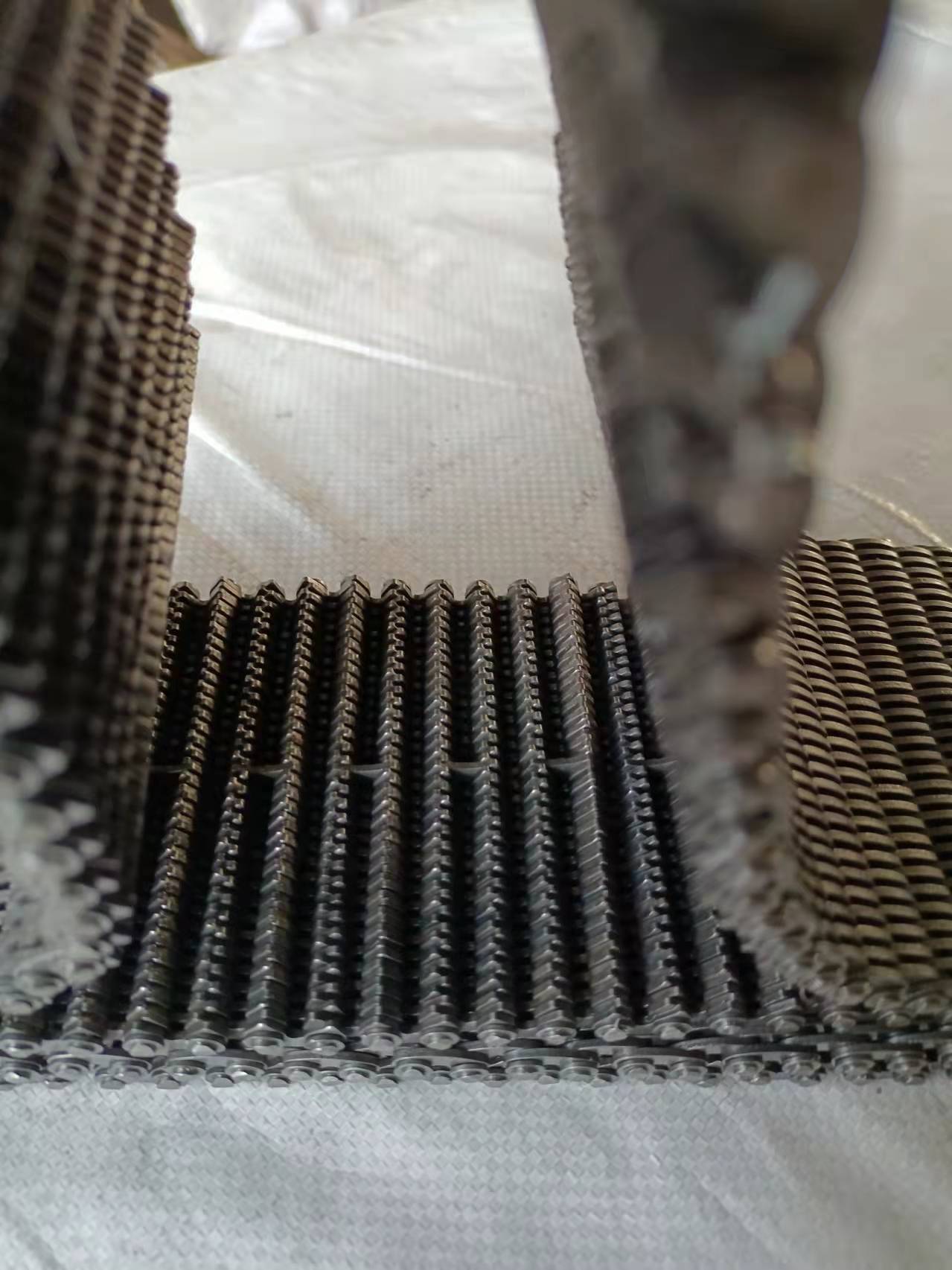

齒形鏈條：動力與精度兼備，榮達牌無聲齒形鏈條是連接鏈板和型銷組合，使其成為一個強大且靈活的鏈條驅動。齒形鏈條以其準確，快速和無聲的性能滿足人們的經濟效益和可靠性。無論產品大小，輕重，圓形，或方形，齒形輸送鏈條均可準確，可靠，安全，有成本效益的進行運輸。1，節約空間而且提供各式類型，設計和寬度 2，自由滑動和無聲 3，功能可靠性和使用壽命延長 4，堅固，簡易裝配/拆卸 5，齒形鏈條多樣的結構能使滿足各種所需鏈條的寬度和長度

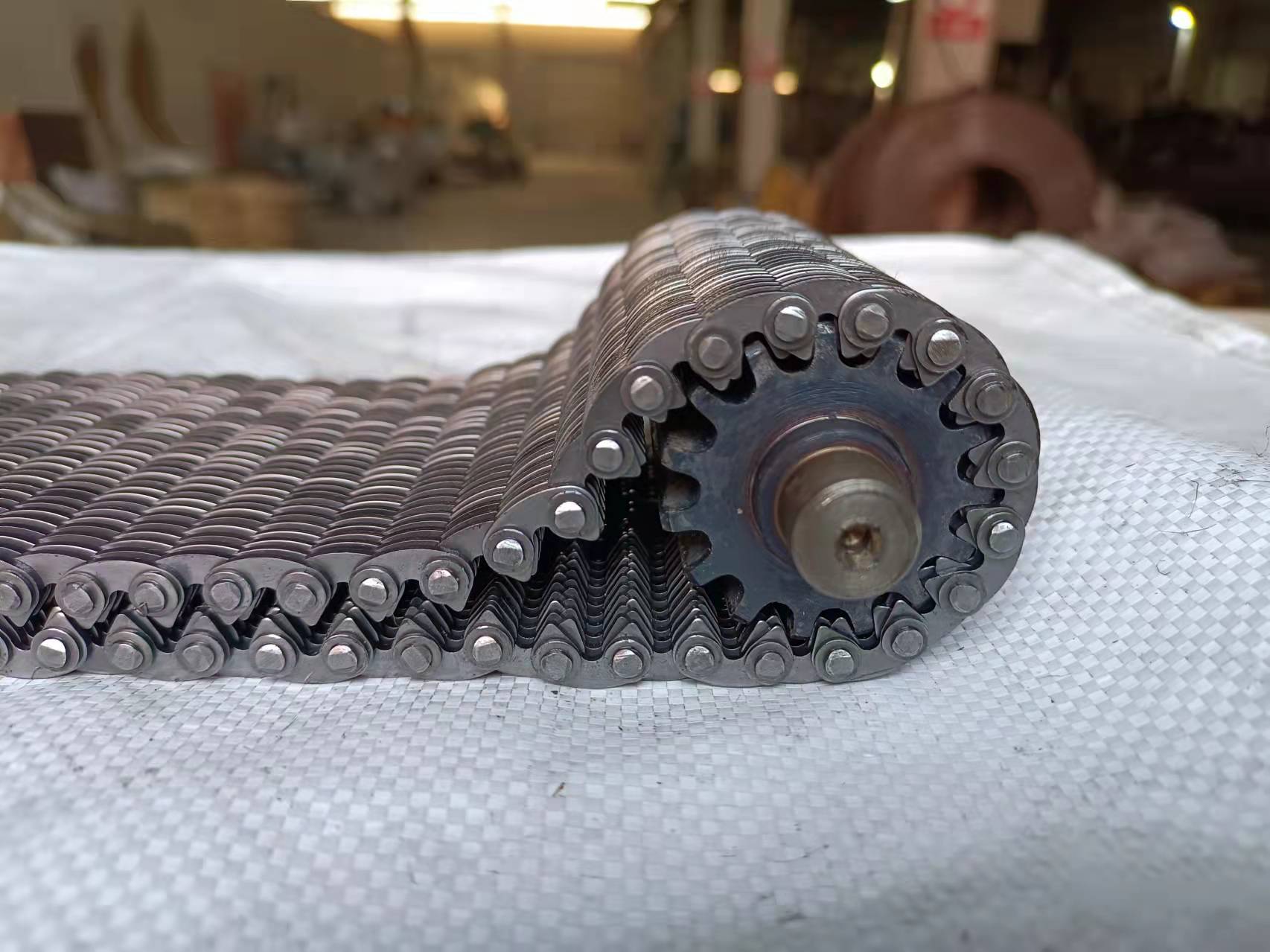

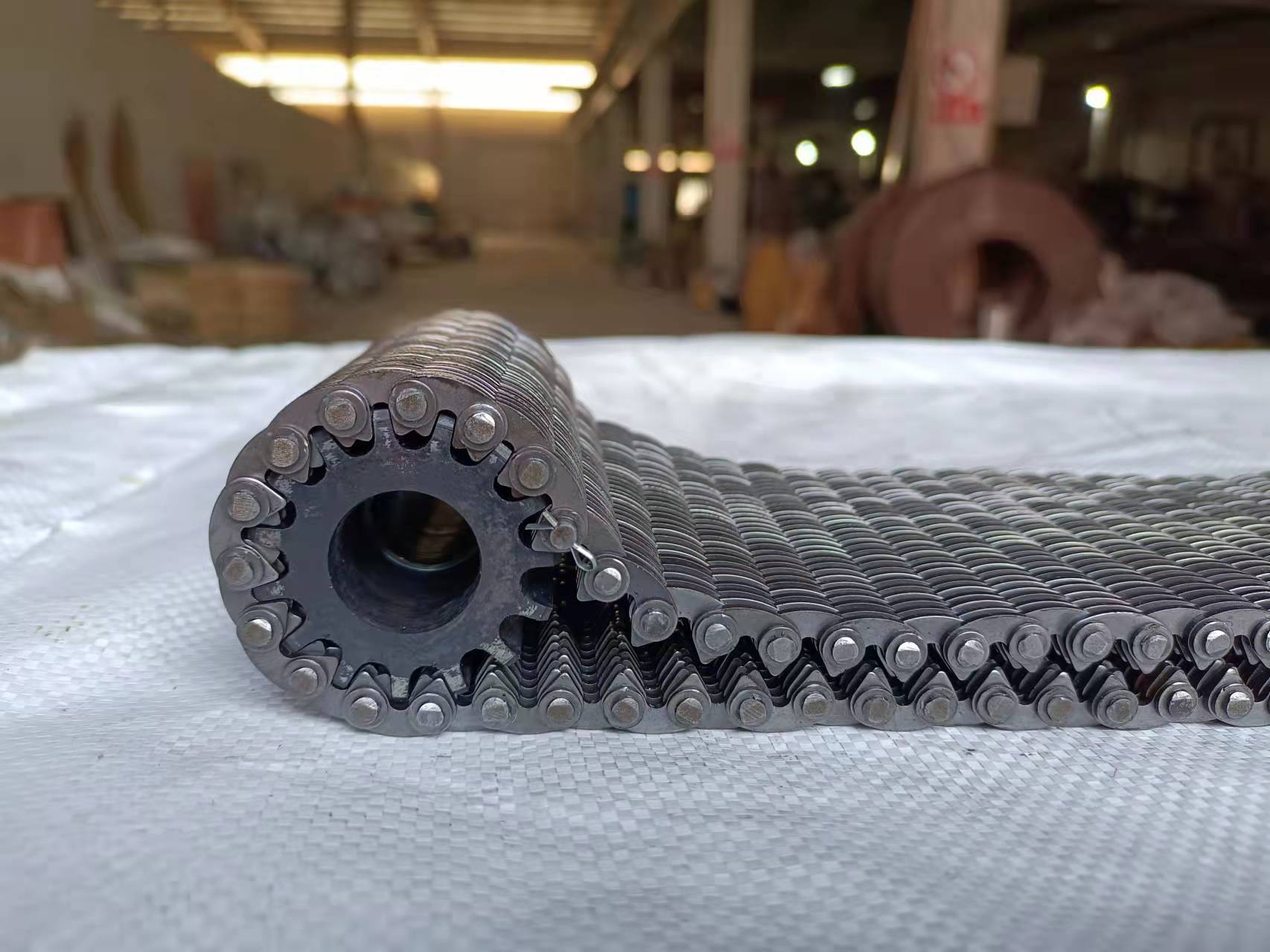

無聲齒形鏈條精準，功能強，快速和無聲，當設計到精確，快速，無聲驅動時候，齒形鏈條是符合要求的。現代機械生產需要一流的驅動器來提供高度的經濟效率的解決方案。1，小尺寸，效率高。 2，使用壽命長，易裝配。 3，高速，靜音安靜的操作。 4，高扭矩。設計優勢主要雙驅軸關節以及齒形鏈條和齒輪的嚙合設計。結合低影響典型的齒形鏈條。這種驅動解決方案以其平滑和精度高運行而著稱。齒形鏈條和齒輪之間的連鎖動力傳輸消除了滑移和預張緊的必要性。品質材料高和生產工藝使得倒齒形鏈條甚至可以在惡劣的環境，溫度高，或者具有腐蝕性的介質中使用

1.概括

這里只討論雙銷軸鉸鏈齒形鏈條的零件。對于單銷軸鉸鏈齒形鏈條及其連接或者過渡鏈鏈節 接頭就是一個銷釘，一頭有個臺擋著，一頭打個孔 關上開口銷。

方春領 祁書臣13210447625榮達機械:

步驟2：選擇工況系數

按具體情況選出合適工況系數：動力源，被傳遞載荷類型，每日工作周期和共工作狀況。表7-1列出了不同設備類型的基本工況系數。例如，由電動機驅動的離心式鼓風機適用工況系數1.3. 更廣泛的基本工況系數可查看ASME B29.2標準 ，或者向鏈條制造上咨詢。

步驟33：計算修正功率

修正傳動功率等于輸入功率乘以步驟2中得到的工況系數。

步驟4：預選節距尺寸

按照小鏈輪（軸速高的）速度和步驟3計算修正功率。根據圖7-6所示預選齒形鏈條節距。通常滿足條件的鏈條節距不止一種，如果預選的鏈條節距尺寸不符合要求，就選擇節距更大的或者更小的鏈條，并且重復選擇過程。

步驟5.選擇小鏈輪

選擇小鏈輪齒數，然后在表7-2 中檢驗其是是否于軸徑及鍵方面的要求。當鏈條具有21或更多齒數時刻實現最佳性能。

步驟6 ：確定鏈條寬度

根據傳動功率表（表7-3-表7-9）來確定鏈條寬度。依照步驟4所選節距查找其相應功率表，在表中根據小鏈輪速度和齒數查得其每英村鏈條寬度的功率值。用修正功率除以每英寸鏈條寬度功率即為推薦的最小寬度（in）。如果計算所的寬度不滿足要求，設計者就必須去選更寬的鏈條或者更大的鏈輪。

步驟7 ：選擇大的鏈輪

大鏈輪齒數是用小鏈輪齒數乘以期望的傳動比。
